采掘工作面甲烷传感器设置相关规定
(一)采煤工作面甲烷传感器的设置

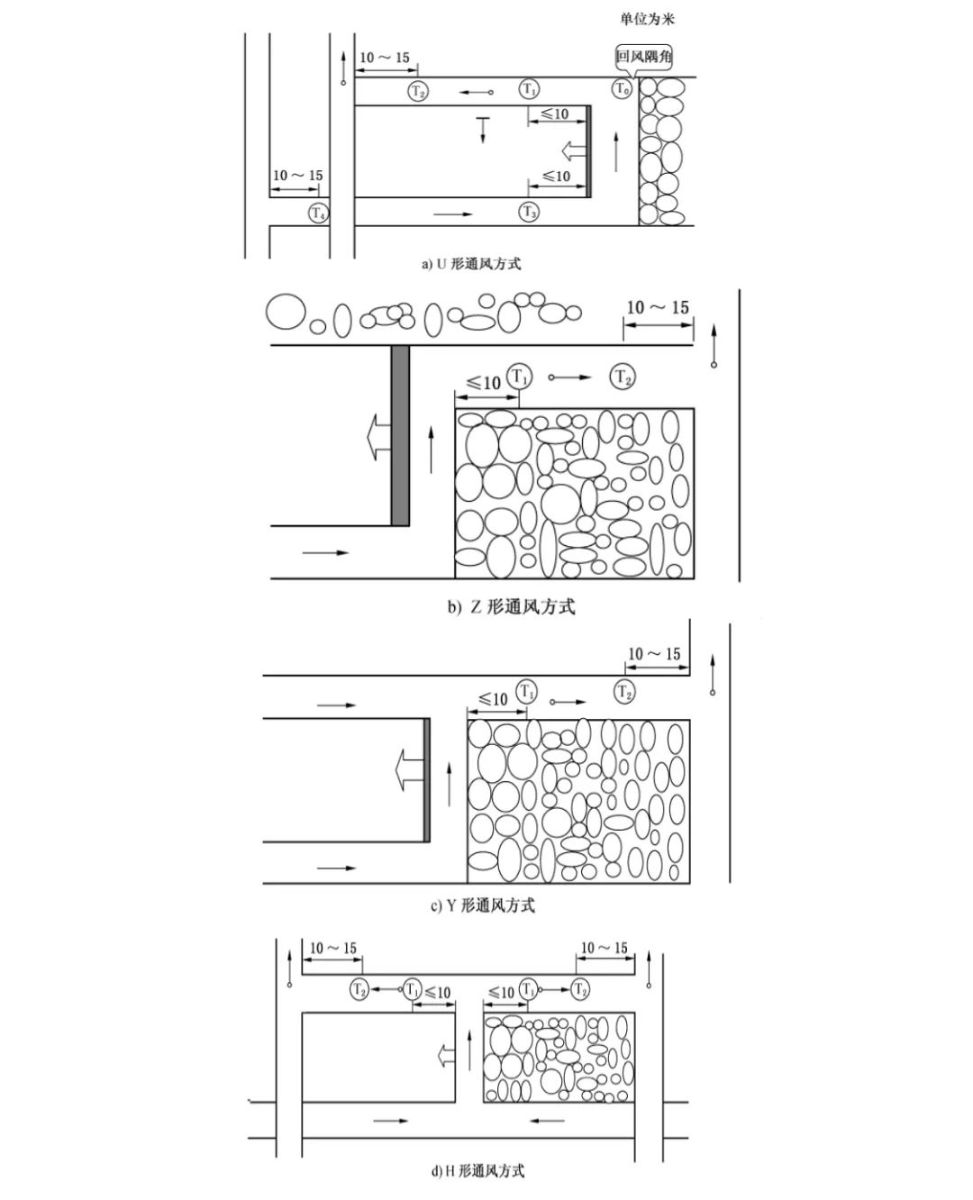

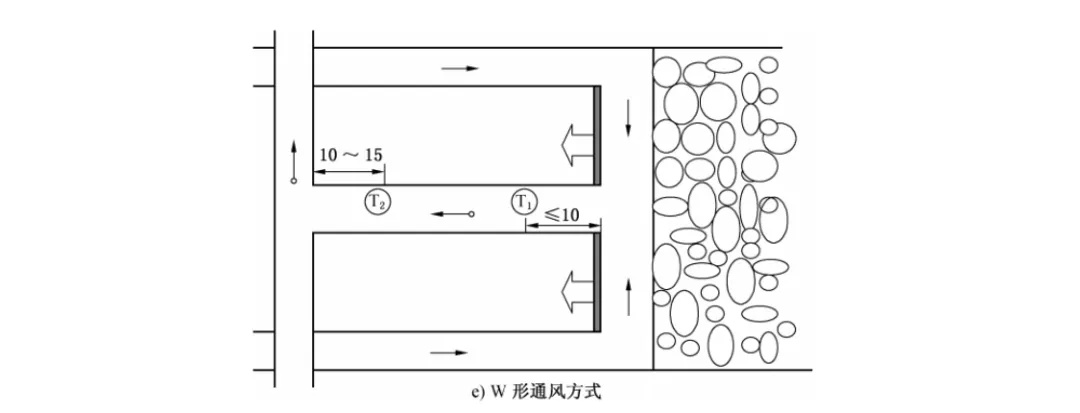

1、长壁采煤工作面甲烷传感器应按图1设置。U形通风方式在回风隅角设置甲烷传感器T0,(距切顶线≤1m),工作面设置甲烷传感器T1,工作面回风巷设置甲烷传感器T2;煤与瓦斯突出矿井在进风巷设置甲烷传感器T3和T4;采用串联通风时,被串工作面的进风巷设置甲烷传感器T4,如图1中分图a)所示。Z形、Y形、H形和W形通风方式的采煤工作面甲烷传感器的设置参照上述规定执行,如图1中分图b)至分图e所示。
2、采用两条巷道回风的采煤工作面甲烷传感器应按图2设置。甲烷传感器 T0、T1和 T2的设置同图1中分图a);在第二条回风巷设置甲烷传感器T5、T6。采用三条巷道回风的采煤工作面,第三条回风巷甲烷传感器的设置与第二条回风巷甲烷传感器T5、T6的设置相同。
3、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时,应在回风巷中部增设甲烷传感器。
(二)掘进工作面甲烷传感器的设置

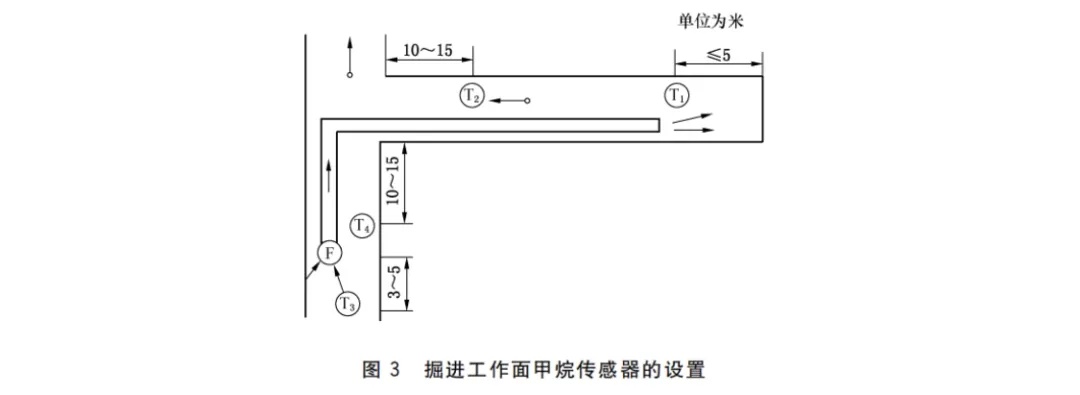

1、煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器应按图3设置,并实现甲烷风电闭锁。在工作面混合风流处设置甲烷传感器T,在工作面回风流中设置甲烷传感器T₂;采用串联通风的掘进工作面,应在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T3;煤与瓦斯突出矿井掘进工作面的进风分风口处设置甲烷传感器T4。

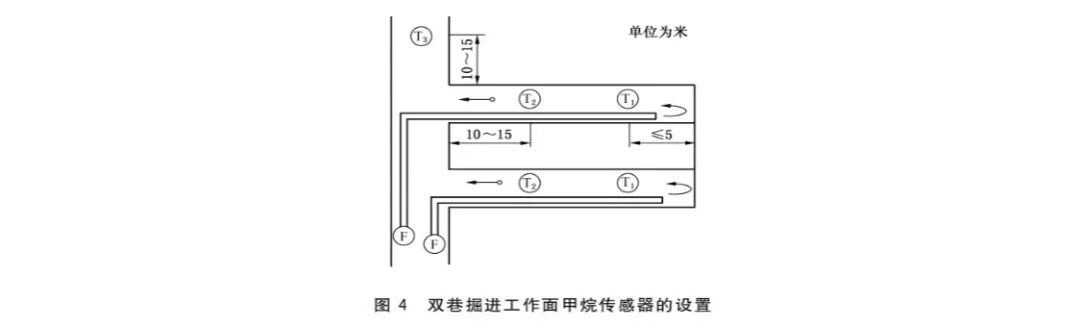

2、 高瓦斯和煤与瓦斯突出矿井双巷掘进工作面甲烷传感器应按图4设置。甲烷传感器T1和T2的设置同图3;在工作面混合回风流处设置甲烷传感器T3。
高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于1000m时,应在掘进巷道中部增设甲烷传感器。
(三)传感器“允许误差”的含义
【规程条文】第四百九十三条 必须每天检查安全监控设备及线缆是否正常,使用便携式光学甲烷检测仪或便携式甲烷检测报警仪与甲烷传感器进行对照,并将记录和检查结果报矿值班员;当两者读数差大于允许误差时,应以读数较大者为依据,采取安全措施并必须在8h内对2种设备调校完毕。
【执行说明】“允许误差”采用甲烷传感器的基本误差,即在正常试验条件下确定的传感器测量误差值。例如,载体催化式甲烷传感器的基本误差为:0-1.00%CH4,±0.10%(绝对误差)CH4;1.00%-3.00%CH4,读数的±10%;3.00%-4.00%CH4,±0.30%(绝对误差)CH4。
(四)其他注意事项
除甲烷以外的其他气体监控设备应采用空气样和标准气样按产品说明书进行调校。风速传感器选用经过标定的风速计调校。温度传感器选用经过标定的温度计调校。其他传感器和便携式检测仪器应按使用说明书要求定期调校。(AQ1029-2019中8.3.4要求)
