煤矿井下管路吊挂标准及相关规定（仅供参考）

为了进一步加强我矿井下管路吊挂管理，规范各单位现场施工管路吊挂标准，杜绝井下管路吊挂乱、无统一标准的现象，根据《煤矿安全规程》及质量标准化要求，结合我矿实际，特制定本规定。

一、适用范围

本规定适用于井下管路吊挂，所指管路主要包括压风管、供水管、排水管、注浆管等。

二、一般规定

1、管路吊挂原则上应和电缆分别敷设在巷道的两侧，敷设在同一侧时，应与电缆保持0.3m以上的距离，且敷设在电缆下方，原则上管路敷设距底板至少保持300mm以上距离。

2、巷道内管路的敷设应满足设备、行人的安全需要，巷道出现冒顶、地鼓、片帮时应及时修护。

3、巷道内管路必须进行刷漆防腐。刷漆的颜色遵照如下规定:供风管路黄色，供水管路绿色，排水管路黑色。刷漆必须保证均匀，鲜艳美观。

4、巷道内管路，应有标明用途、管径、长度（管路编号）、流体方向等的标识，管路标识应规范、清晰。标识及箭头用白色或红色油漆标注，指示流向。直线管道50m一个箭头，拐弯及过墙两侧均要标注箭头。DN100(4寸)及以下的管道，箭头长度是管道直径的2倍，DN100(4寸)以上的管道，箭头长度是管道直径的1.5倍。同一趟管道的箭头长短大小要一致。

5、每根管路都应有编号，排水管路用字母“PS”表示，压风管路用字母“YF”表示，供水管路用“GS”表示，等，直径用“DN”标识，单位为mm，编号为管子的序号，例如YF-DN100-88。字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色与箭头颜色一致。管子编号统一喷在距管接口右侧0.8米的位置并便于观看。

6、供风、供水管路每隔50m应加装一组分支三通和截止阀，当遇到分支处安装一个三通和截止阀，截止阀一律口朝上倾斜30度布置，管路要求密封完好，无跑、冒、滴、漏现象。（分支采用25#液压截止阀）

7、管路的管径在同一巷道内必须保持统一，不得使用不同管径的管路，严禁使用前小后大管路的管径进行连接。

8、管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，必须用规范的铁钩吊挂。

9、管路吊挂间距：铁管间距4米各管路间距为100mm。

10、管路表面应保持清洁、干净。

三、煤巷及回采工作面管路吊挂相关规定

1、管路吊挂时，按照供水管、供风管、排水管、等从上到下的顺序布置。煤巷掘进时上顺槽布置在回采侧，下顺槽布置在非回采侧，回采工作面乳化液管、喷雾管布置在下顺槽回采侧。

2、巷道采用锚网或w钢带支护时，采用φ6钢丝绳吊挂在帮锚杆上，锚杆外露100mm，使用螺帽压住钢丝绳，用2副绳卡上紧，整体的吊挂高度要保持一致。

3、巷道采用工钢支护时，采用工钢梁卡配铁钩（采用φ20mm圆钢或废旧锚杆加工制作）或配B型卡吊挂（附图1、2）。

四、岩巷吊挂相关规定

1、岩巷管路吊挂，采用φ20mm圆钢或废旧锚杆加工制作；通过在巷帮打眼固定在巷帮上。



附图：1.压风自救吊挂示例图

2.管路吊挂钩示例图

3.岩巷电缆吊挂标准示例图

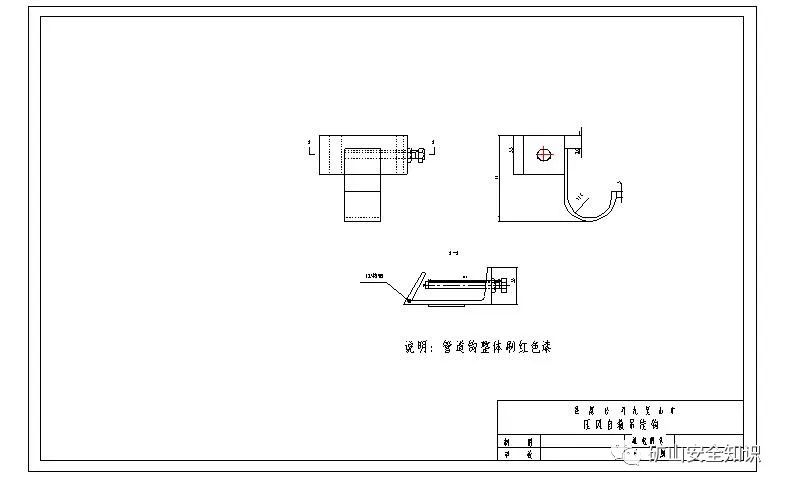

附图：1.压风自救吊挂示例图

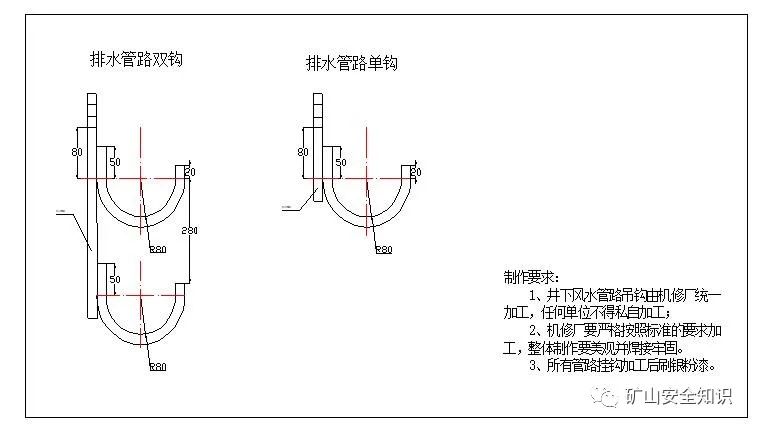

附图：2. 管路吊挂钩示例图

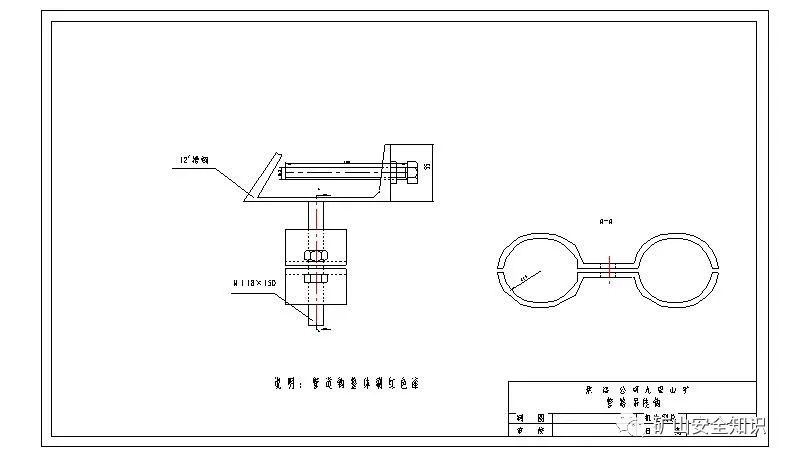

附图：3.岩巷电缆吊挂标准示例图

源于：矿工家园
